ICPDAS teljesítmény / energia mérő egységei

Energia management.
Felhasználási példák
Az elektromos berendezések fogyasztási és státusz információhoz való hozzáférés és annak osztályozása jelen leírásban a termelő berendezések monitorozását jelenti (motorok, kompresszorok, hűtés és légkondicionálók, melegítő/fűtő rendszerek, és világítás). Ezek az információk tovább integrálhatók a MES és ERP rendszerekbe, elősegítve az egyes egységek/rendszerek fogyasztásának pontos kalkulációját.
(Tovább..)
  • Ismertető
  • Műszaki adatok
  • Áram-váltók
  • Utility
  • Ismertető / Introduction
    lényeges tulajdonságok / Features

    • Támogatott kommunikációs felületek

      • RS-485 (Modbus RTU)

      • Ethernet (Modbus TCP)

      • CAN bus (CANopen)

    • Kétirányú energiamérés a fogyasztás és visszatáplálás mérésére. Bi-directional kWh metering function for accurate measurement of power consumption and generation data

    • Kis fizikai méretek, könnyű installáció a különböző ipari mérőhelyekhez igazodva. Compact in size and easy to install, suitable for various industrial sites

    • A különböző áramérékekhez előre összeszerelt áramváltó. Pontosság jobb mint 0,5% Available with CT for accurate metering, accuracy better than 0.5% (PF=1)

    • Vezeték bontás nélküli áramváltó felhelyezés. Clip-on CT for easy installation

  • Műszaki adatok / Speifications

    Egy/három fázisu és több áramkörös mérés. Single-phase/3 Phases/Multi-circuitSmart Power Meter
    Model Max. Fesz. Max. Áram Max. CT ID
    Ø / mm    		 Kábel-hossz
    RS-485
    (Modbus/RTU)
    Ethernet
    (Modbus/TCP)
    CAN bus
    (CANopen)
    PM-3112-xxx
    PM-3112-xxx-MTCP
    PM-3112-xxx-CPS    		 300 V xxx=100→60A
    xxx=160→100A
    xxx=240→200A    		 10 (60 A)
    16 (100 A)
    24 (200 A)    		 1.8 m
    PM-3114-xxx
    PM-3114-xxx-MTCP
    PM-3114-xxx-CPS
    PM-2133D-xxxP
    (with LED Display)
    PM-2133D-xxxP-MTCP
    (with LED Display)
    -    		 500 V xxx=100→60A
    xxx=160→100A
    xxx=240→200A
    xxx=360→300A
    xxx=400→400A    		 10 (60 A)
    16 (100 A)
    24 (200 A)
    36 (300 A)
    36 (400 A)    		 4 m
    PM-3033
    PM-3033-MTCP
    PM-3033-CPS    		 500 V 5 A N/A N/A
    PM-3133-xxx
    PM-3133-xxx-MTCP
    PM-3133-xxx-CPS    		 500 V xxx=100→60A
    xxx=160→100A
    xxx=240→200A
    xxx=360→300A
    xxx=400→400A    		 10 (60 A)
    16 (100 A)
    24 (200 A)
    36 (300 A)
    36 (400 A)    		 1.8 m
    PM-3133-xxxP
    PM-3133-xxxP-MTCP
    PM-3133-xxxP-CPS    		 500 V xxx=100→60A
    xxx=160→100A
    xxx=240→200A
    xxx=360→300A
    xxx=400→400A    		 10 (60 A)
    16 (100 A)
    24 (200 A)
    36 (300 A)
    36 (400 A)    		 4 m
    PM-3133i-xxxP
    PM-3133i-xxxP-MTCP
    PM-3133i-xxxP-CPS    		 600 V xxx=100→60A
    xxx=160→100A
    xxx=240→200A
    xxx=360→300A
    xxx=400→400A    		 10 (60 A)
    16 (100 A)
    24 (200 A)
    36 (300 A)
    36 (400 A)    		 4 m
    PM-3133-RCTxxxxP
    PM-3133-RCTxxxP-MTCP
    PM-3133-RCTxxxP-CPS    		 500 V xxx=500→500A
    xxx=1000→1000A
    xxx=2000→2000A
    xxx=4000→4000A    		 185 mm 4 m
    PM-4324-xxxP
    (1 main circuit)
    PM-4324-xxxP-MTCP
    (1 main circuit)
    PM-4324-xxxP-CPS
    (1 main circuit)    		 500 V xxx=100→60A
    xxx=160→100A
    xxx=240→200A
    xxx=360→300A
    xxx=400→400A    		 10 (60 A)
    16 (100 A)
    24 (200 A)
    36 (300 A)
    36 (400 A)    		 4 m
    PM-4324A-xxxP
    (1 or 2 main circuit)
    PM-4324A-xxxP-MTCP
    (1 or 2 main circuit)
    PM-4324A-xxxP-CPS
    (1 or 2 main circuit)    		 500 V
    PM-4324D-xxxP
    (with LCD Display)
    PM-4324D-xxxP-MTCP
    (with LCD Display)
    PM-4324D-xxxP-CPS
    (with LCD Display)    		 600 V
    Note 1: Áramváltó vezeték hossza max 8 méterig növelhető. (kivétel: Rogowski áramváltó)
    Maximum CT cable length can be extend to 8 m.

    (except for Rogowski Coil CT), and the accuracy does not decrease.
    [We suggest to use twisted pair cable AWG18-14, sectional area from 0.75 ~ 2.0mm2.]

    Áramváltó tartozék, kivéve a PM-3033 típusnál
    Kétirányú Energiaáramlás mérése: minden típusnál kivéve PM-311x esetben.
    PM-311X: egy fázisú rendszerekben: X=2: 2 fogyasztó, X=4 négy fogyasztó (2/4 áramváltó tartozék)
    PM-3133: 3 fázis, fázisonként 1 áramváltó (Rogowski váltó esetén is: RCT tipus)
    Note 2: The end of power meters with -xxx or -xxxP means the specification of the CT. Users can choose the suitable one based on difference of current range and cable section area.

    Note 3: A táblázat tartalmazza az egyes áramváltó típusokhoz tartozó max. mérhető áramot.
    The end of power meters with -xxxP, the P means CT has built-in circuit protection to prevent CT from secondary open-circuit danger to human.

    Note 4: The PM-4324A has 2 separate main circuit inputs that can use in the different power system.

    Note 5: Built-in AC isolator protection, this means total isolation between the AC measurement side and the control side.

    Note 6: [Bi-dir. Engergy] stands for [Bi-directional Energy].

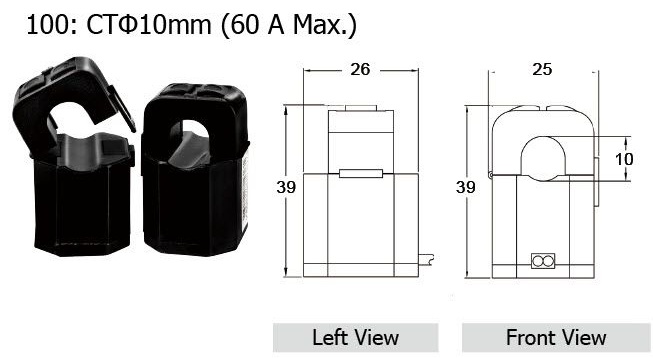

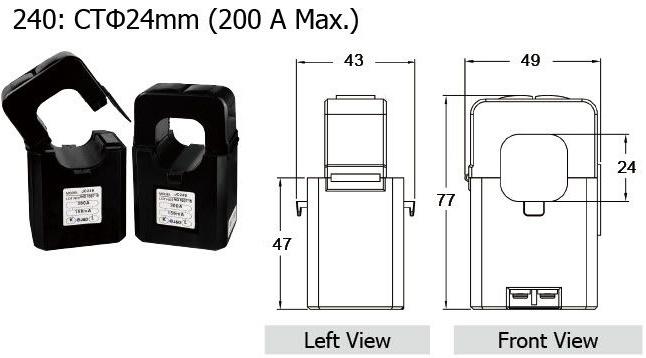

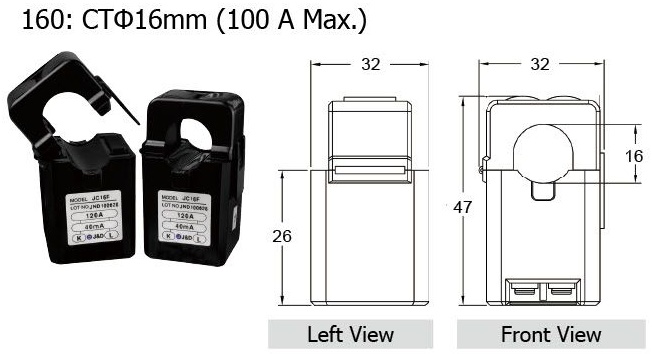

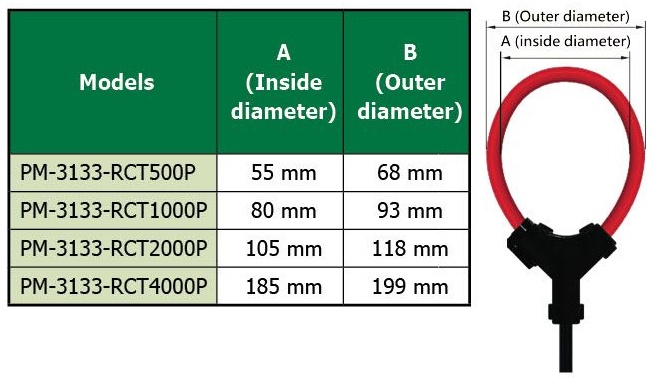

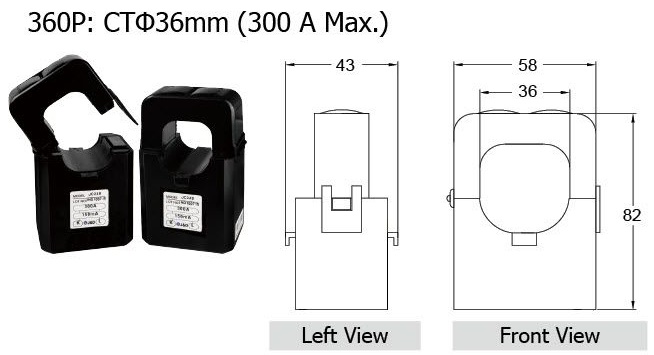

  • Áramváltó méretek / CT Dimensions (Units: mm)

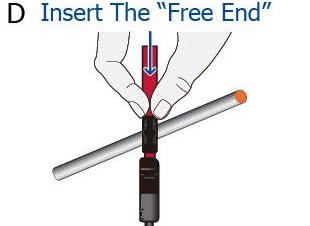

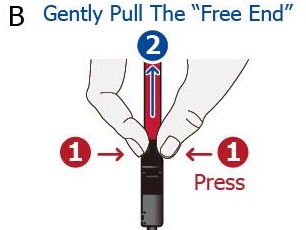

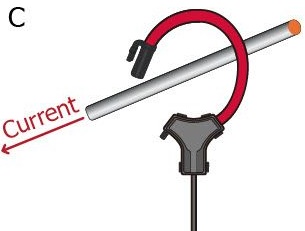

    Áramváltó felhelyezése / CT Installation

  • PM sorozat segédprogramjai
    Power Meter Utility

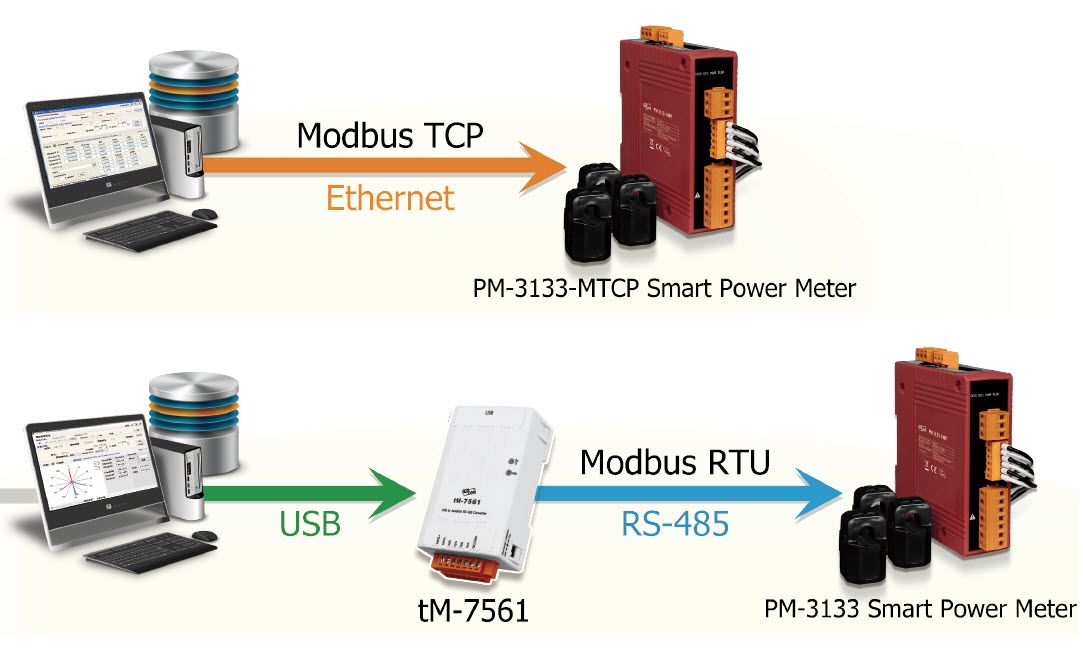

    • By Modbus RTU or Modbus TCP protocol, it enables to connect with ICP DAS Power Meters and data retrieving.
    • Real time monitor power measurement values of the meter.
    • Real time setting up parameters of the meter.
    • Restore the parameters of the meter to default settings.
    • Support Data Log function.

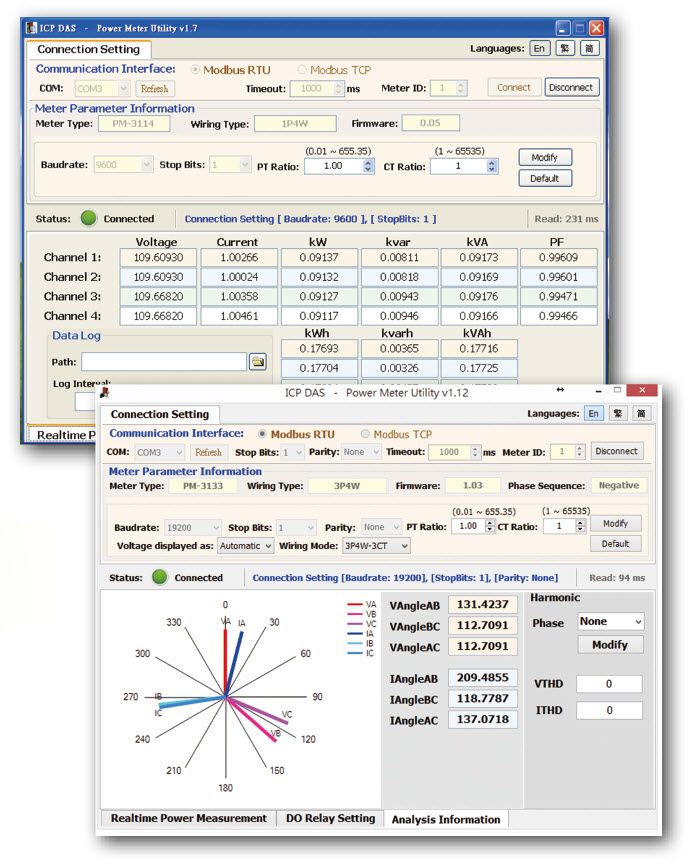

    Power Meter Utility has to be installed on PC and it enables to retrieve and display the power measurement values that measured by power meter via COM Port or Ethernet. The users will be able to read the power measurement values and to perform parameter settings of the meter.
