I-7188 árlista

Az összes "tenyér-méretű" Programozható Automatikai vezérlő (PAC) mérete és megjelenési formája azonos, úgyan úgy ahogy belső felépítése is. A különböző szoftverek és kommunikációs lehetőségek alapján osztályozhatók a különböző feladatokhoz.

Az I-7188 sorozat "C" programozási nyelvre kialakított uPAC soros kommunikációval
Az I-7188 uPAC alapja egy DOS-szerű OS (MiniOS7). Ennek fejlesztői környezete C nyelvű compiler, mely 16-bites futtatható fájlt állít elő. (*.exe) mely 80188/80186 CPU-n futtatható. Két ingyenes compiler (Turbo C 2.0 and Turbo C++ 1.01) itt tölthető le. a gyártó (ICPDAS) a Turbo C++ 1.01 használatát javasolja .
Kihasználva a sorozat multi-COM portos tulajdonságát, az I-7188 képes integrálni - összegyűjteni - soros eszközök jeleit (pl: barcode olvasó, mágneskártyás olvasó, HMI) és a rendelkezésre álló néhány IO pont is sok feladat megoldására ad lehetőséget.
Model Special Feature CPU SRAM Flash I/O Expansion Bus 64-bit hardware serial number RTC DI DO RS-232/
RS-485
  I-7188
I-7188D
- 40M Hz 256 KB 512 KB - - Yes - - 1/1
  I-7188XA
I-7188XAD
- 512 KB For memory board only Yes 2 2
  I-7188XB
I-7188XBD
- Yes 1 1
  I-7188XBD-CAN CAN port -
  I-7188XC
I-7188XCD
- 20M Hz 128 KB Yes - - 2 3
TOP | HOME

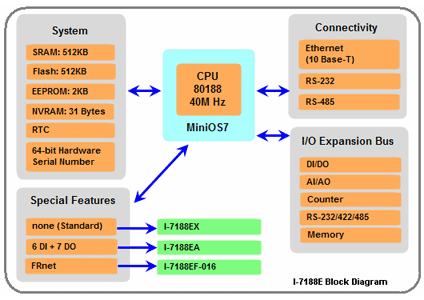

Az I-7188E sorozat az I-7188 továbbfejlesztett változata, mely Ethernet porttal is rendelkezik, és ugyancsak "C" nyelvü programozásra kialakított uPAC (Ethernet és Soros kommunikáció)
Model Special Feature CPU SRAM Flash I/O Expansion Bus DI DO Ethernet RS-232/
RS-485
FRnet
  I-7188EA
I-7188EAD
DI/DO 40M Hz 512 KB 512 KB - 6 7 1 2 -
  I-7188EX
I-7188EXD
I/O Expansion Bus Yes - -
  I-7188EF-016
I-7188EFD-016
FRnet - Yes
TOP | HOME

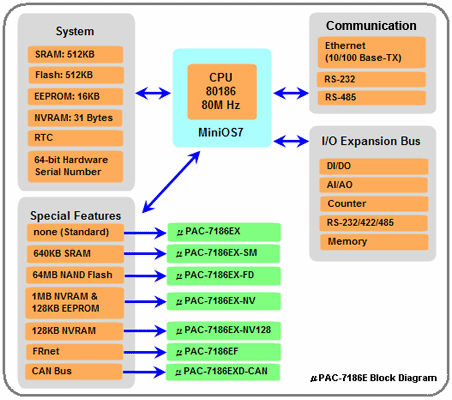

A μPAC-7186E sorozat az ICPDAS új fejlesztése, C nylvü uPAC (Ethernet és Soros kommunikációval)
A μPAC-7186E x88 CPU helyett x86 CPU-t használ 80MHz-es sebességgeI. Az Ethernet port sebességét is sikerült 10 Base-T ről 10/100 Base-TX-read feljavítani. Összehasonlítva elődjével (I-7188E) a sebesség javulás négyszeres. Ugyancsak rendelkezésre áll nagyobb memória-válasték is.
Model Special Feature CPU SRAM Flash I/O Expansion Bus Ethernet RS-232/
RS-485
  μPAC-7186EX
μPAC-7186EXD
- 80M Hz 512 KB 512 KB Yes 1 1/1
  μPAC-7186PEX
μPAC-7186PEXD
PoE
  μPAC-7186EX-SM
μPAC-7186EXD-SM
640 KB SRAM 640 KB
  μPAC-7186EX-FD
μPAC-7186EXD-FD
64 MB NAND Flash 512 KB
  μPAC-7186EXD-CAN CAN port -
TOP | HOME
ISaGRAF alapú uPAC sorozat. A kontroller támogatja valamennyi IEC61131-3 standard PLC nyelvet:
1. "Létra" diagram.
2. Funkcionális blokk diagram.
3. Szekvenciális funkció folyamatábra.
4. Strukturált szöveg.
5. Utasítás lista + folyamatábra.
Támogatha mind a DCON mind a Modbus protokollokat a távoli IO modulok elérésére RS485 vagy Ethernet hálózaton keresztül.
Model CPU SRAM Flash I/O Expansion Bus DI DO Ethernet RS-232/RS-485
  μPAC-7186EG
μPAC-7186EGD
80M Hz 640 KB 512 KB Yes - - 10/100 Base-TX 1/1
  I-7188XG
I-7188XGD
40M Hz 512 KB 1 1 -
TOP | HOME

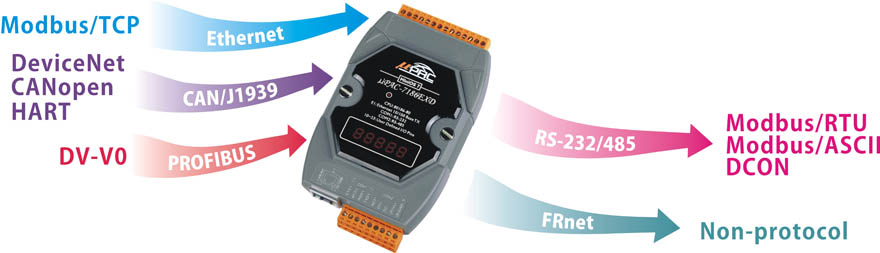

The palm-size PAC all has the same form factor and system architecture. With different firmware and communication interface, they can be a gateway to
transmite data to another media or translate to different protocol.
Type Model Description
Modbus Gateway
(Selection Guide)
  I-7188EX-MTCP
I-7188EXD-MTCP
  I-7188E2-MTCP
I-7188E2D-MTCP
  μPAC-7186EX-MTCP
μPAC-7186EXD-MTCP


7188E series programmable Modbus Gateway
7188E Converter
(Selection Guide)
  I-7188E1
I-7188E1D
  I-7188E2
I-7188E2D
  I-7188E3
I-7188E3D
  I-7188E3-232
I-7188E3D-232
  I-7188E4
I-7188E4D
  I-7188E5
I-7188E5D
  I-7188E8
I-7188E8D
  I-7188E5-485
I-7188E5D-485
7188E series Ethernet to Serial Port converter
I-752N Converter
(Selection Guide)
  I-7521
I-7521D
  I-7522
I-7522D
  I-7522A
I-7522AD
  I-7523
I-7523D
  I-7524
I-7524D
  I-7527
I-7527D
752N series addressable RS-485 to RS-232/422 converter
I-7188EF Converter
(Selection Guide)
  I-7188EF-016
I-7188EFD-016

I-7188E Ethernet to FRnet high speed I/O converter
CANopen Gateway
(Selection Guide)
  I-7231D   I-7232D
  GW-7433D
CANopen to Modbus gateway
DeviceNet Gateway
(Selection Guide)
  I-7241D   I-7242D
  I-7243D   GW-7243D
DeviceNet to Modbus gateway
J1939 Gateway
(Selection Guide)
  GW-7228   GW-7238D
J1939 to Modbus gateway
PROFIBUS Gateway
(Selection Guide)
  GW-7552   GW-7553
  GW-7557
PROFIBUS to Modbus/HART gateway
HART Gateway
(Selection Guide)
  HART-710
HART to Modbus gateway
