QECQuicker, Easier Control
Mi az EtherCAT / Description

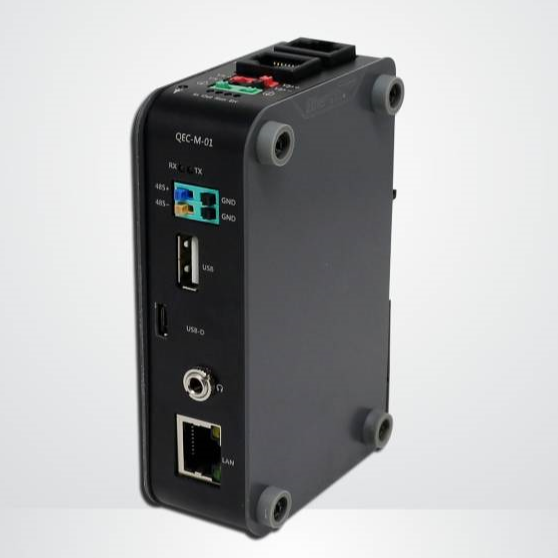

A QEC-M-01 egy EtherCAT mester valós idejű, megbízható és szinkron vezérléssel. Az ipari Arduino könnyen fejleszthetővé, stabillá és gazdaságossá teszi automatizálási rendszert, és lehetővé teszi a felhasználók számára az EtherCAT gyors fejlesztését.
A QEC master nagymértékben kompatibilis harmadik féltől származó EtherCAT-eszközökkel a kommunikációban, például szervo, I/O stb. Az EtherCAT teljes körű használatához támogatja az OEM, CoE, FoE, DC, és EtherCAT kábel redundanciát a többi EtherCAT slave rugalmas használatához. A QEC mester pontos szinkronizálást (min. 125 μs), és a 86Duino IDE kevesebb mint 1 us jitter időt biztosít minimális ciklusidővel; minden olyan alkalmazást támogat ahol szinkronizált és precíziós automatikus alkalmazás a feltétel, mint a mozgásvezérlés és az I/O vezérlés. (Tovább: EtherCAT Master's Benchmark – QEC)
A QEC-M-01 beépített nagy tartósságú, 2 GB-os SLC eMMC-vel rendelkezik, amelyet úgy terveztek, hogy stabil és megbízható legyen az operációs rendszer. A felhasználók feltölthetik a kifejlesztett futtatható fájlokat képeket vagy adatokat, például HMI-képeket, a QEC-M-01 SLC-jére a 86Duino IDE-n keresztül anélkül, hogy befolyásolja a master rendszer teljesítményét. A QEC-M-01 a hőmérsékletre, feszültségre és áramerősségre vonatkozó hardver információkat is képes figyelni. Ezek a funkciók lehetővé teszik a felhasználók számára, hogy nyomon kövessék a rendszer "szénlábnyomát", és megbecsüljék élettartamát.
QEC-M-01 is an EtherCAT master with real-time, reliable, and synchronous control. And the industrial Arduino makes it an easy-to-develop, stable, and economical automation system, allowing users to develop EtherCAT quickly. A QEC-M-01 mérete 107,45 x 77,39 x 34 mm, Din-Rail-en keresztül szerelhető fel. Az üzemi hőmérséklet -20°C és +70°C között van; közvetlenül a terepen helyezhető el kültéren, és biztosítja, hogy a gép kemény környezetben is működjön.
The QEC master is highly compatible with third-party EtherCAT devices for communication, such as servo, I/O, etc. For taking full advance of EtherCAT, It supports PDO, CoE, FoE, DC, and EtherCAT cable redundancy to use other EtherCAT slaves flexibly. The QEC master has precise synchronization (min.125μs), and its 86Duino IDE provides less than 1us jitter time in the minimum cycle time; it could apply to highly synchronized and precision automatic applications, like motion control and I/O control. (Read More: EtherCAT Master’s Benchmark – QEC) QEC-M-01 has a built-in high endurance 2GB SLC eMMC, designed to provide a stable and reliable operating system. Users can upload the developed executable files and required images or data, such as HMI images, to the QEC-M-01’s SLC via the 86Duino IDE without affecting the performance of the master system. QEC-M-01 can also monitor hardware information on temperature, voltage, and current. These features allow users to track the system’s carbon footprint and estimate its lifespan. QEC-M-01’s dimension is 107.45 x 77.39 x 34 mm, could be mounted via Din-Rail. Operating temperature is from -20°C to +70°C; it can be placed directly in the field outdoors and ensures that the machine can work in harsh environments.

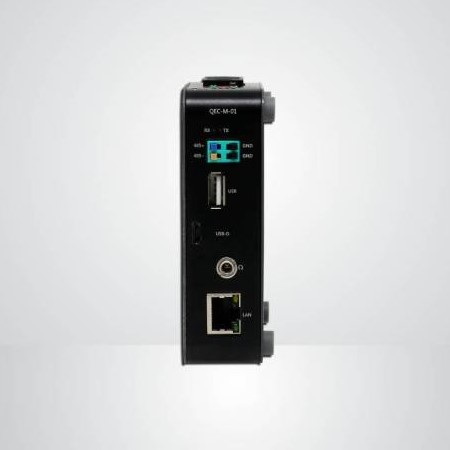

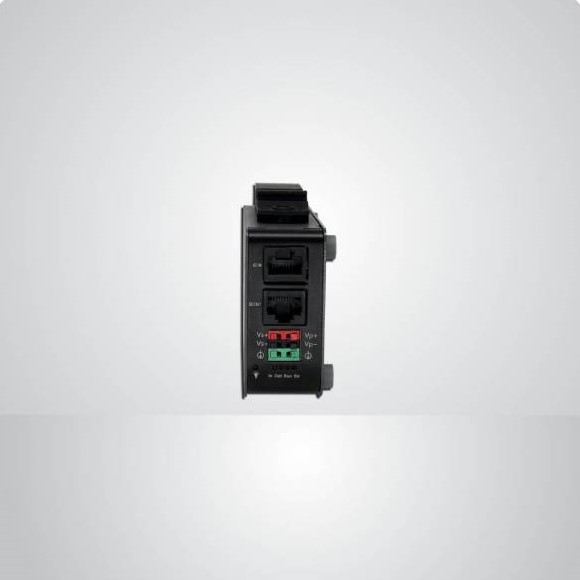

A QEC-M-01 két hálózattal rendelkezik az EtherCAT kábelredundanciához, + egy Giga LAN a külső hálózati kapcsolathoz, RS485 csatlakozóval, HD Audio és USB csatlakozóval. Mindegyikhez rendelkezésre áll API. A felhasználók gyorsan gyűjthetnek adatokat az EtherCAT-en keresztül, és adatokat vihetnek át egy szerverre Giga LAN-on keresztül, majd a "big data" könnyen létrehozható a MySQL Library segítségével. Ezenkívül a felhasználók meglévő rendszereiket RS485-n keresztül pl PLC-hez vagy CNC-hez csatlakozhatnak.
QEC-M-01 has two networks for EtherCAT Cable Redundancy, one Giga LAN for external network connection, RS485 signal pins, HD Audio, and USB; All provide an off-the-shelf API to use. Users can quickly collect data over EtherCAT and transfer data to a server via Giga LAN, and then big data can easily to construct by MySQL Library. In addition, users can connect their existing systems via RS485 signals, such as PLC or CNC.
Műszaki adatok / Specification
CPU DM&P Vortex86EX2 Processor, Master 533MHz/Slave 400MHz
Memória / Memory 512MB/1GB DDRIII Onboard
Tároló / Storage 32MB SPI Flash/2GB SLC eMMC
LAN 1Gbps Ethernet RJ45 x1
10/100Mbps Ethernet RJ45 x2 for EtherCAT
I/O csatlakozás / Connector Power DC Input/Output Connector x1
USB 2.0 Host x1
Micro USB (Type-B) x1 (Upload/Debug only)		 Audio Connector x1
RS485 x1
RJ45 x3
Protocol EtherCAT (EtherCAT Master Functions: PDO, CoE, DC, Cable-redundancy, etc.)
Ethernet szabvány / Standard IEEE 802.3
Vezérlési ciklus ideje / Control Cycle Time 125 µs (min.)
Tápellátás csatlakozó / Power Connector 6-pin Power Input /Output
Tápfesz. igéyn / Power Requirement +19 to +50VDC Power Input (Typ. +24VDC)
Fogyasztás / Power Consumption 5W
Operating Temperature -20 to +70°C/-40 to +85°C (Option)

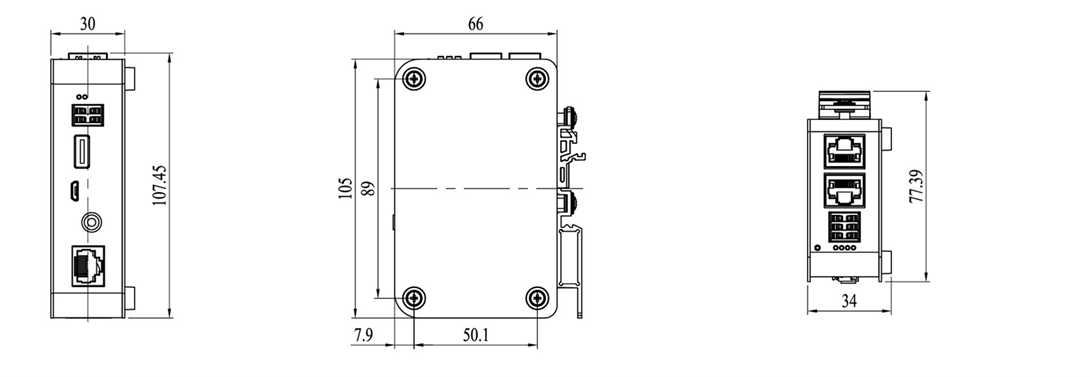

Méretek / Dimension 107.45 x 77.39 x 34 mm
Súly / Weight 270 g
Rögzítés / Mounting DIN-Rail
Megfelelési bizonylatok / Certifications CE, FCC, VCCI
Működési paraméterek rögzítése / Internal Monitoring Temperature, Voltage, Current
Software Support 86Duino Coding IDE 500+
(A fejlesztői környezet JAVA-ban iródott és az Arduino IDE az alapja, továbbá feldolgozó, DJGPP és más nyílt forráskódú szoftverek.) The environment is written in Java and based on Arduino IDE, Processing, DJGPP, and other open-source software)

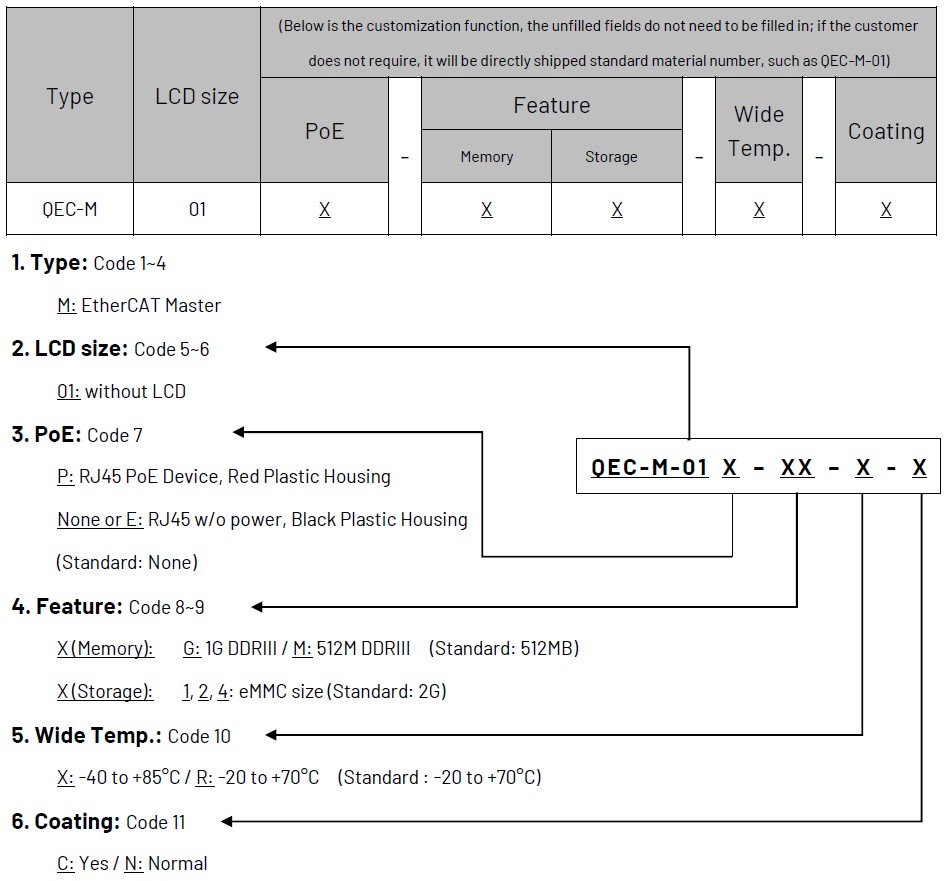

Rendelési info / Ordering Information

qecm01_orderingInformation



További ICOP Master megoldások / Related products



QEC Slave modules
